PRODUCTS 產(chǎn)品中心
電氣石
電氣石粉
白色電氣石粉
黃色電氣石粉
電氣石原礦
托瑪琳石
托瑪琳顆粒
托瑪琳粉
電氣石球
托瑪琳
電氣石汗蒸房材料
麥飯石
膨潤土
巖棉
石棉絨、石棉粉
海泡石
河沙、建筑砂
鵝卵石、河卵石
沸石
火山石、浮石
石墨粉、鱗片石墨
硅藻土
漂珠
石英砂
碳酸鈣
蛭石
云母
高嶺土

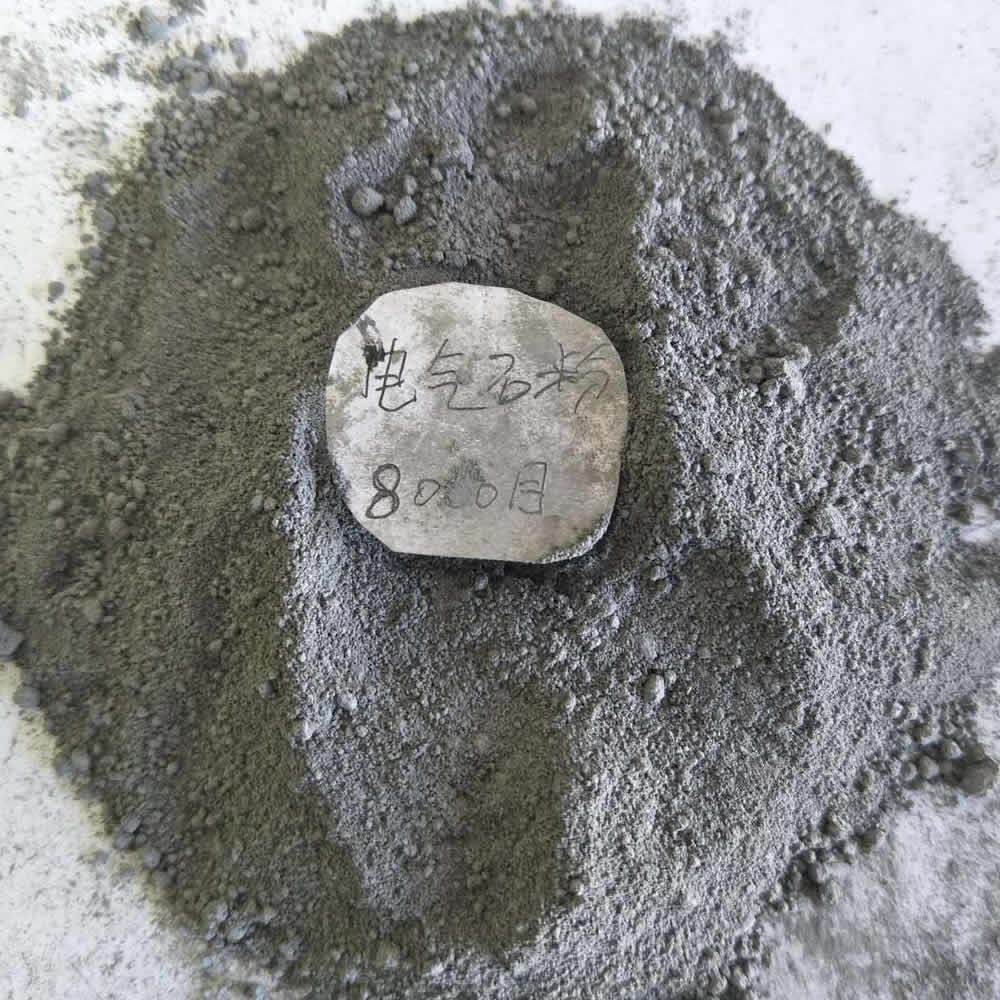

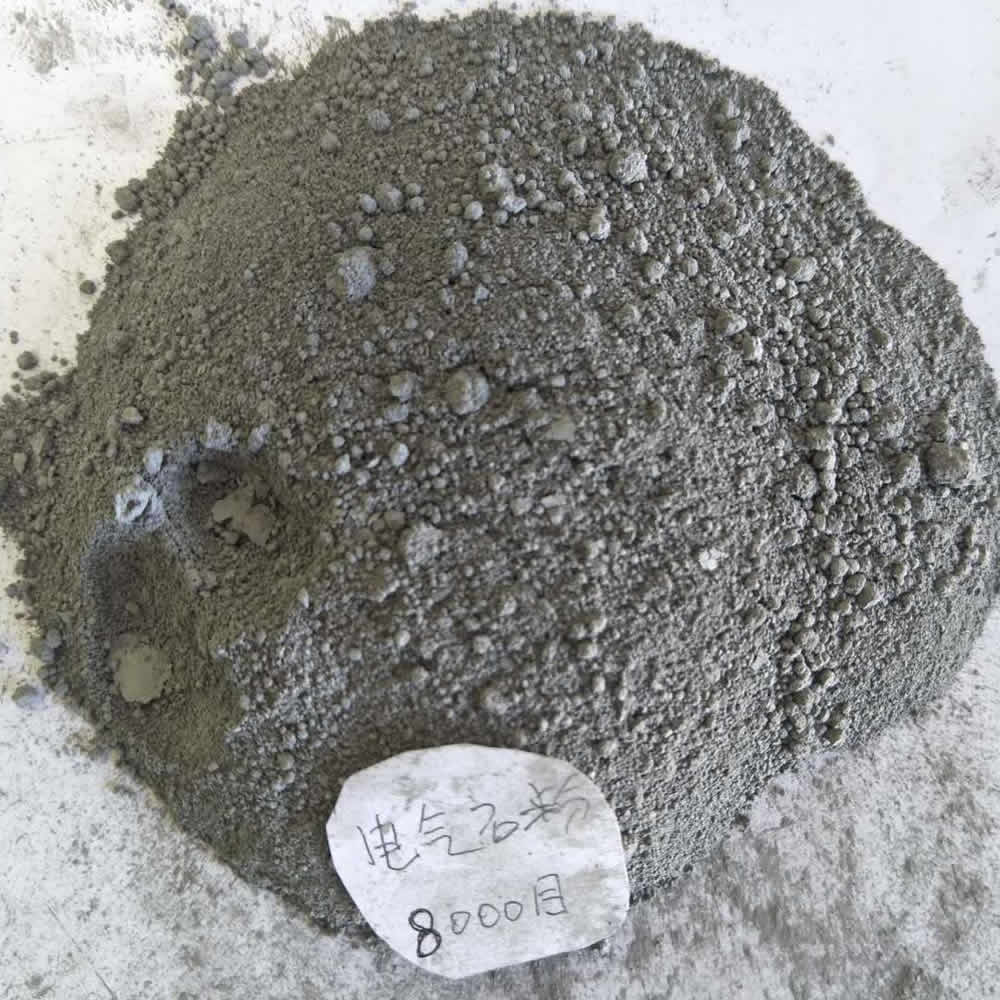

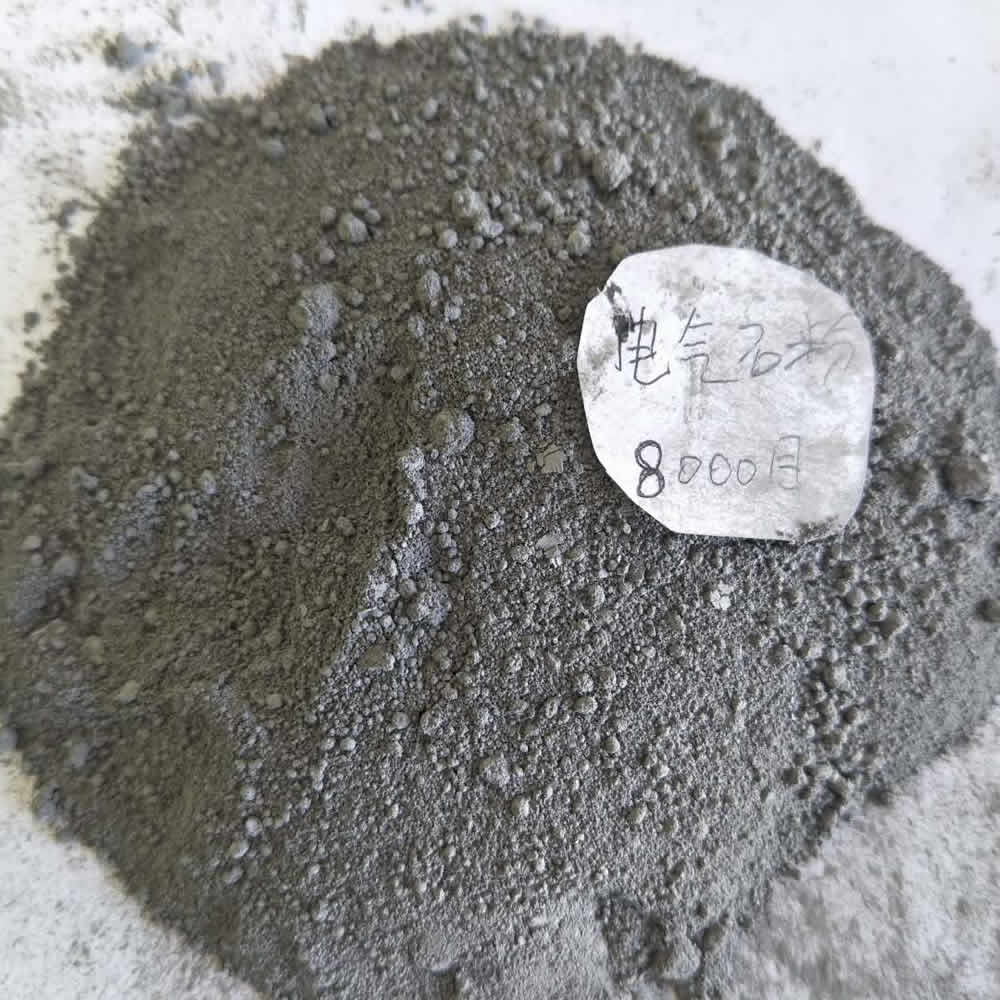

電氣石粉
- 產(chǎn)品簡介：
加入電氣石微粒能有效改善駐極效益，過濾效率增加，過濾阻力降低，纖維表面電荷密度增加，纖網(wǎng)貯存電荷能力也增強(qiáng)。加入6%的電氣石駐極綜合效果較好。太多駐極材料反而會(huì)增加載流子的移動(dòng)中和現(xiàn)象。
- 訂購熱線：15081179580
-
產(chǎn)品簡介 / introduction
電氣石駐極體是在熔噴法無紡布駐極工藝中，用納米電氣石粉末或其和載體制成的顆粒通過熔噴法制成熔噴無紡布，并通過靜電發(fā)生裝置在5-10Kv高壓電下帶電成為駐極體，提高纖維過濾效率的材料，并且由于電氣石具有釋放負(fù)離子的作用，所以兼具有抗菌性。
駐極體是指具有長期儲(chǔ)存電荷功能的電解質(zhì)材料。駐極方法主要有靜電紡絲法、電暈充電法、摩擦起電法、熱極化法、低能電子束轟擊法等。電氣石駐極體材料采用電暈充電法使纖維帶上一定數(shù)量的電荷，賦予靜電過濾功能。
提高駐極體材料電荷儲(chǔ)存能力的途徑有兩種方法：
1、通過提高材料的結(jié)晶度和機(jī)械變形，使材料的結(jié)構(gòu)發(fā)生變化，形成細(xì)長的孔洞通道阻止電荷漂移。
2、通過引入具有電荷存儲(chǔ)性能的添加劑來產(chǎn)生電荷陷阱捕獲電荷。

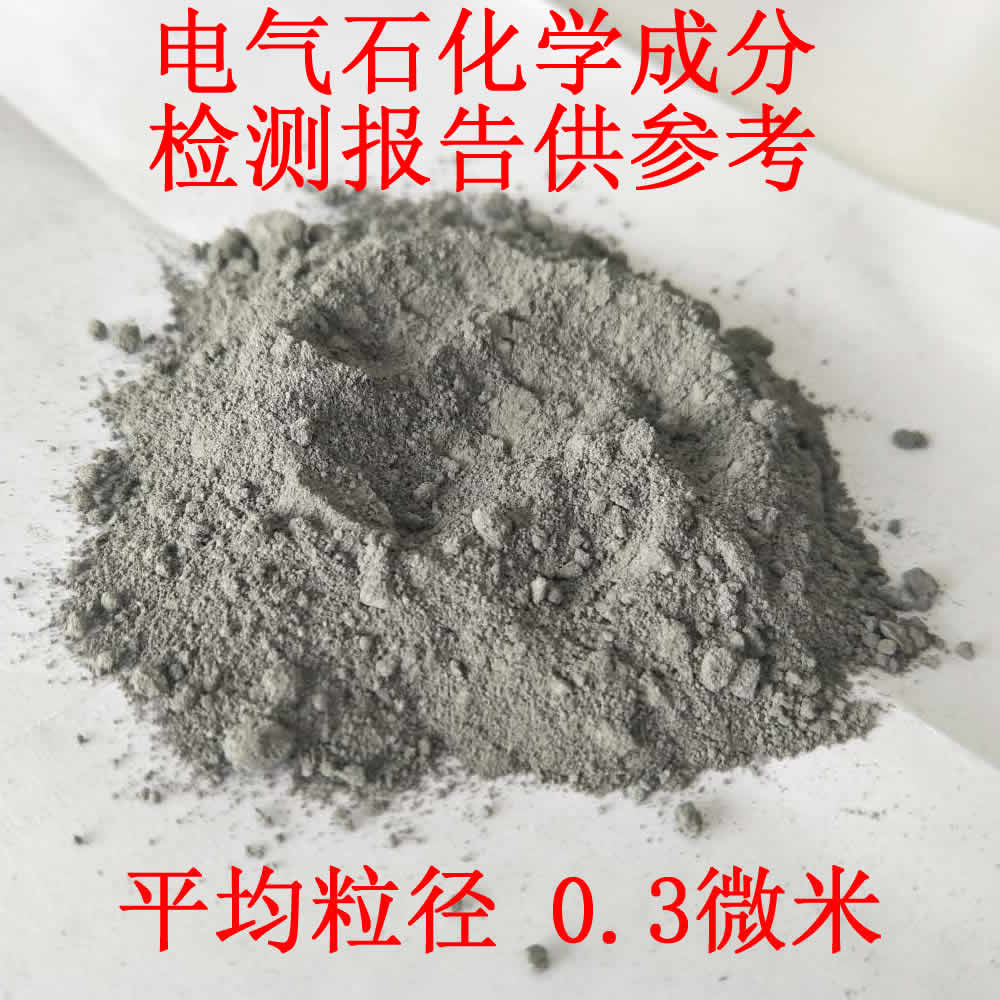

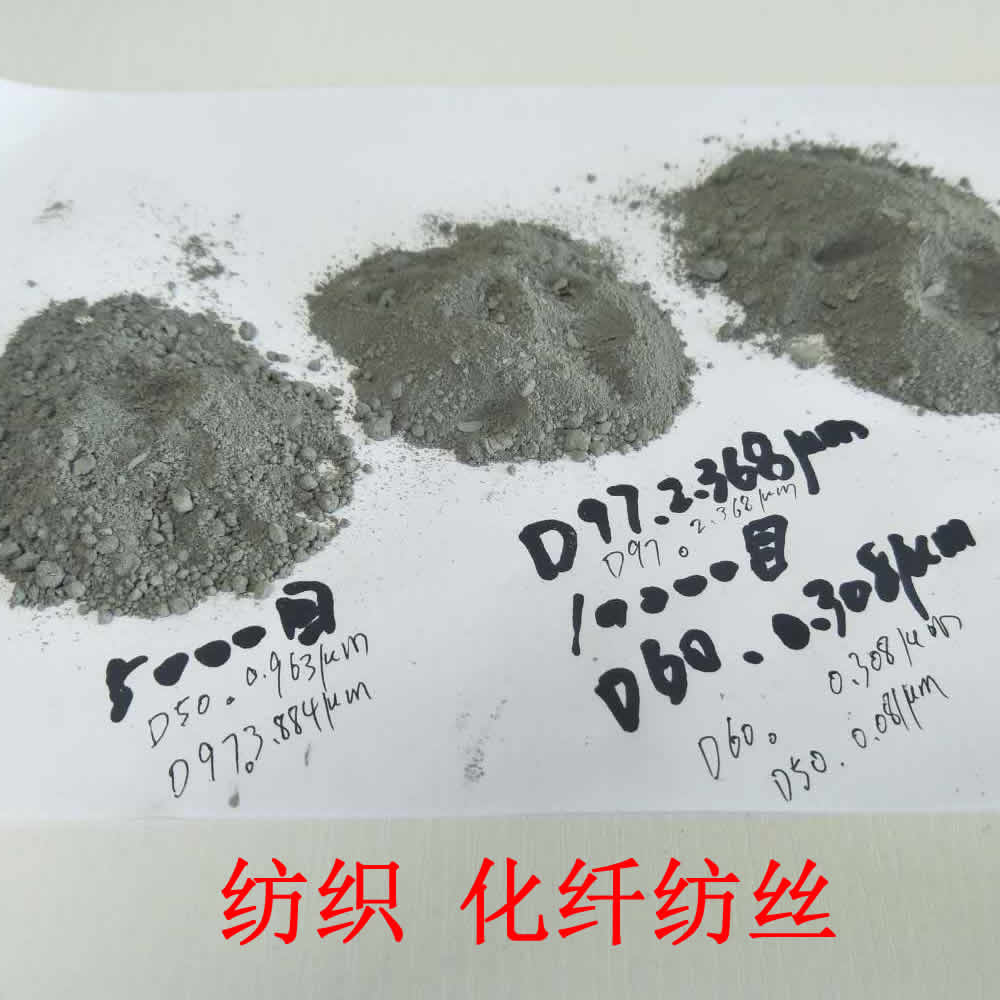

電氣石粉化學(xué)通式為NaR3Al6[Si6O18][BO3]3(OH,F)4、晶體屬三方晶系的一族環(huán)狀結(jié)構(gòu)硅酸鹽礦物的總稱。成分中含[BO3]3-也是它的一個(gè)特征。式中R代表金屬陽離子，當(dāng)R為Mg2+、Fe2+或(Li++Al3+)時(shí),分別構(gòu)成鎂電氣石粉、黑電氣石粉和鋰電氣石粉三個(gè)端員礦物種。電氣石粉末通過混合抗氧劑、稀釋劑、分散劑偶聯(lián)劑和載體進(jìn)行混配造粒400-600nm的微粒加入聚合物進(jìn)行紡絲。
非極性材料制成的駐極體的極化主要由空間電荷所引起。有兩種類型的空間電荷：一種稱為同號電荷，另一種稱為異號電荷。前者歸因于電介質(zhì)和電極間存在電導(dǎo)或在強(qiáng)電場作用下在電介質(zhì)表面附近出現(xiàn)電擊穿，使電極對電介質(zhì)發(fā)生電荷注入；這樣注入的空間電荷的極性與相鄰電極相同。異號電荷的極性則與相鄰電極相反，這主要?dú)w因于電介質(zhì)中電荷的分離和捕獲。極性電介質(zhì)中的偶極子取向形成的駐極體電荷是另一類型的異號電荷。
加入電氣石微粒能有效改善駐極效益，過濾效率增加，過濾阻力降低，纖維表面電荷密度增加，纖網(wǎng)貯存電荷能力也增強(qiáng)。加入6%的電氣石駐極綜合效果較好。太多駐極材料反而會(huì)增加載流子的移動(dòng)中和現(xiàn)象。
熔噴靜電駐極的工藝是事先在PP聚丙烯聚合物中加入電氣石、二氧化硅、磷酸鋯等無機(jī)材料，然后在卷布前通過靜電發(fā)生器針狀電極電壓5-10KV一組或多組電暈放電的方式對熔噴材料帶上電荷，施加高壓時(shí)針尖下方的空氣產(chǎn)生電暈電離，產(chǎn)生局部擊穿放電，載流子通過電場的作用，而沉積到熔噴布表面，一部分載流子會(huì)深入表層被駐極母粒的陷阱捕獲，從而使熔噴布成為駐極體過濾材料。
- 上一篇： 電氣石駐極，電氣石駐極母粒材料，電氣石駐極體
- 下一篇： 電氣石粉1250目、2000目
